Rectificado de apoyo síncrono

Tecnologías

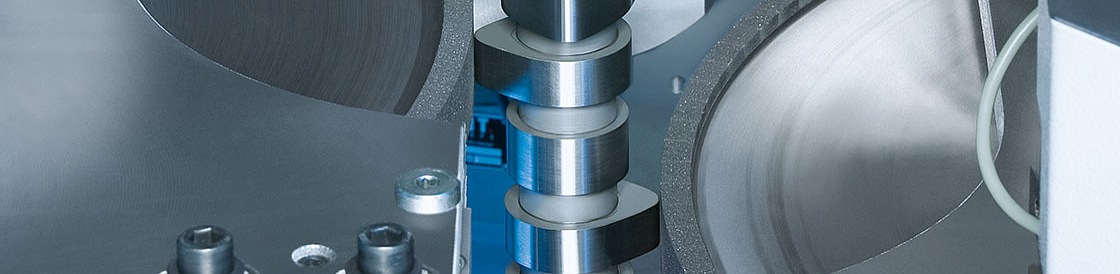

Con el rectificado de apoyo síncrono de la VTC 315 DS, la pieza tipo eje, fijada en posición vertical, se rectificará de manera simultánea por los dos lados con muelas CBN y, al mismo tiempo, se apoyará con una luneta. Para ello, en la máquina se montan dos carros cruzados independientes.

Los carros cruzados se desplazan a lo largo de dos ejes -X y Z-, en los que están integrados los husillos de rectificado.

Fuerzas reducidas actúan sobre el componente

Posibilidad de realizar el rectificado simultáneo de la izquierda y de la derecha En comparación con el rectificado CBN, con una única muela, el tiempo de rectificado para obtener una mejor calidad de la pieza en cuanto a rugosidad, concentricidad, redondez y ondulación corta se reduce a la mitad.

Esta construcción no sólo ofrece una accesibilidad excelente, sino que, en comparación con las rectificadoras horizontales de dos ejes, ofrece también la ventaja de absorber las fuerzas generadas.

Ventajas Rectificado de apoyo síncrono

En el rectificado convencional, las fuerzas normales son las que tienen un mayor impacto en la pieza. Estas fuerzas normales son del orden de tres a cuatro veces mayores que las fuerzas tangenciales. Con el rectificado simultáneo, las fuerzas normales se cancelan gracias a la disposición enfrentada de las muelas. Debido a que las muelas también giran en direcciones opuestas, el par de giro creado por las fuerzas tangenciales también se cancela. Sin embargo, en caso de árboles muy finos o inestables, las fuerzas tangenciales resultantes pueden causar alguna deformación.

Para el mecanizado de estos árboles, el rectificado de apoyo desarrollado por EMAG es ideal, ya que incluye el uso de una luneta posicionada contra el asiento que avanza de manera sincronizada con las muelas hasta que la dimensión final se haya conseguido. Con este principio también se absorben todas las fuerzas tangenciales.
