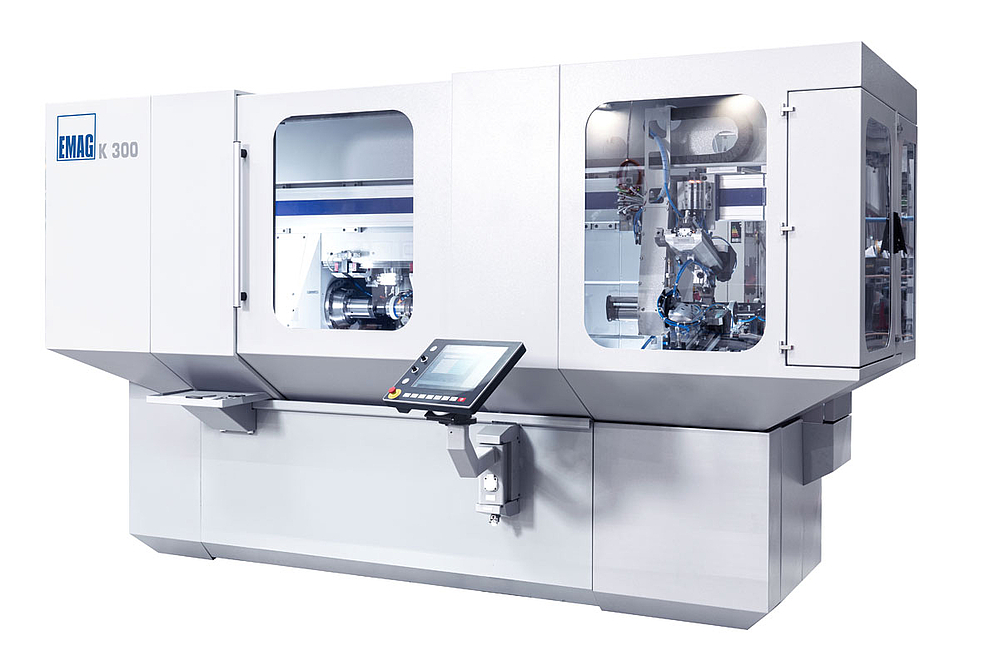

Dentatrice orizzontale a creatore

K 300

  • Module range: 0.5 / 4
  • Ø max. pezzo: 200 mm | 8 in
  • Lunghezza max. pezzo: 800 mm | 31.5 in

La perfetta fresatura di un ingranaggio

L'elevata precisione che caratterizza la dentatrice a creatore K 300, dotata di nove assi CNC, è frutto anche del basamento in cemento polimerico dotato di guide di scorrimento e assi lineari. La struttura a telaio chiusa dellamacchina CNC assicura la più alta rigidità possibile di contropunte e mandrino principale, anche in presenza delle forze massime di serraggio e di lavorazione che si generano durante la fresatura di un ingranaggio.

Inoltre, la disposizione obliqua della testa di fresatura consente lo scarico ottimale dei trucioli sia per la lavorazione a secco sia per lavorazione a umido.

Macchina CNC orizzontale K 300 per la fresatura precisa di un ingranaggio

La macchina CNC K 300 impiega le più diverse tecnologie di dentatura: fresatura di un ingranaggio, dentatura tenera/dura, tornitura in passata-dentatura a creatore, dentatura a creatore ad alta velocità, dentatura a creatore radiale, dentatura a creatore tangenziale, ecc. e può così essere configurata in funzione del tipo di lavorazione richiesto. La possibilità di combinare queste tecnologie si traduce in un elevato potenziale di razionalizzazione. Il vantaggio più grande è dato dalle tecnologie di dentatura con rettifica il cui impiego permette di eliminare interi processi.

Automazione su misura

L'elemento base dell'automazione della macchina CNC è il dispositivo di carico rapido KOEPFER con pinze a "v" adatto per pezzi fino a 5 kg. Vari caricatori per pezzi grezzi e pezzi finiti (ad esempio caricatori a catena, trasportatori oscillanti e sistemi di deposito pezzo) sono a disposizione per soddisfare la grande varietà di pezzi. La soluzione standard per questamacchina CNC è costituita dalla guida del caricatore con nastro trasportatore.

La capacità di un caricatore universale basato sulla gravità e, di conseguenza, l'autonomia della macchina CNC possono essere incrementate dall'impiego di guide multiple di avanzamento. Il distributore triplo può essere impiegato come distributore doppio o singolo. La regolazione variabile delle pinze del distributore consente una molteplicità di impostazioni per le più diverse
lunghezze del pezzo.

Vantaggi K 300

  • Steli di fissaggio fresa
  • Mandrini di fissaggio per il bloccaggio idraulico utensili con codolo
  • Alesatore (ammortizzatori, supporto per sensore) in versione singola o doppia
  • Sistema di aspirazione nebbia d'olio
  • Dispositivo di aspirazione per la fresatura a secco
  • Orientamento automatico per la dentatura
  • Software per istruzioni speciali, come saltare un punto danneggiato alla dentatrice, per compiti di posizionamento ecc.
  • Vari sistemi di magazzino per pezzi grezzi e pezzi dentati

Dati tecnici

Module range

0.5 / 4

Ø max. pezzo

200 mm

8 in

Lunghezza max. pezzo

800 mm

31.5 in

Module range 0.5 / 4
Ø max. pezzo mm
in
200
8
Lunghezza max. pezzo mm
in
800
31.5
Corsa di fresatura max mm
in
300
12
Larghezza fresa max mm
in
200
8
Spostamento di shifting mm
in
160
6.5
Mandrino principale: Numero di giri max. 1/min 800
Numero di giri fresa 1/min 2,500 / 4,000
