Un système de fabrication pour l’usinage de pignons à chaîne

Grâce aux machines de tournage verticales Pick-up de la gamme VL et la machine verticale de taillage par fraise mère VL 4 H, EMAG offre les systèmes de fabrication idéaux pour l’usinage intégral de pignons à chaîne. Ces machines sont complétées par le système d’automatisation TrackMotion assurant un transport sans heurts des pignons à chaîne entre les machines – y compris le retournement des pignons à chaîne et leur dépôt sur des palettes de stockage.

Les systèmes de fabrication idéaux pour l’usinage intégral

Les machines modulables sont préparées de manière optimale pour l’utilisation dans des scénarios de fabrication extrêmement variés. L’automatisation intégrée et la hauteur de transfert systématiquement identique entre les machines permettent l’utilisation de solutions d’automatisation extrêmement variées sans la nécessité d’employer des solutions complexes avec des portiques ou des robots. Lors de la conception de cette solution de fabrication, une attention particulière a été apportée à sa simplicité d'utilisation extrême pour l’utilisateur. Même si un chargement simple de la machine était possible sans problème grâce à l’automatisation intégrée et au magasin de pièces brutes intégré, l’utilisation d’un séparateur offre encore plus de libertés. Cette solution permet la chute des tronçons sciés directement dans le séparateur ou leur transport sur des palettes à vrac entre la scie et la ligne de fabrication.  Le système de fabrication EMAG extrêmement efficace assure un empilage optimal des pignons à chaîne pour les opérations d’usinage suivantes. Une manipulation simple – une productivité et une précision extrêmes de fabrication, telles sont les caractéristiques des solutions de fabrication modernes de nos jours.

Plus d'informations



Le système de fabrication EMAG pour l’usinage de pignons à chaîne
Le système de fabrication EMAG pour l’usinage de pignons à chaîne

OP 10 – OP 40

OP 10 / OP 20: VL 3 DUO – une fabrication ultraproductive sur 24,5 m²

Les avantages de la VL 3 DUO

  • Une automatisation rapide: L’usinage OP 10 + OP 20 y compris la manutention et le retournement en seulement 23 sec.
  • Aucun arrêt de la machine à partir de 15 sec. de temps d’usinage
  • Jusqu’à 400 pièces dans le magasin de pièces

OP 30 VL 4 H: la machine de taillage par fraise mère Pick-up la plus rapide du monde

Les avantages de la VL 4 H

  • Une machine de taillage par fraise mère Pick-up à grande vitesse pour le taillage de
    pièces prises en mandrin avec contrepoupée
  • Un flux de copeaux optimal – idéal pour le taillage à sec par fraise mère à haute performance
  • Un palpeur de mesure pour la mesure postprocessus avec la stabilisation du processus en option
  • La contrepoupée assure une stabilité optimale et une durée de vie maximale des outils

OP 40 VL 2 RC: D’excellents résultats de chanfreinage à la cadence de ligne

Les avantages de la VL 2 RC

  • Aucun déplacement inutile des pièces, le chanfreinage en ligne
  • Le chanfreinage séparé ou intégré en aval et par conséquent aucune perte au niveau du temps principal de taillage par fraise mère
  • Une réduction maximale des bavures secondaires et crêtes résiduelles de matériau
O P10 40

Les machines de tournage Pick-up de la gamme VL pour l’usinage de pignons à chaîne

Les machines de tournage verticales Pick-up de la gamme VL représentent un nouveau concept de machines du groupe EMAG – les machines modulables.

Les machines de tournage verticales Pick-up de la gamme VL ont été spécialement conçues pour la fabrication de pièces de précision prises en mandrin comme les pignons à chaîne. Afin de couvrir la panoplie de pièces la plus large possible,

les machines VL existent en quatre versions pour une panoplie de pièces d’un diamètre compris entre 10 mm et 400 mm.

Les avantages

  • Des gammes verticales continues avec une structure modulable
  • Optimales pour la fabrication en série – de la petite série jusqu’à la grande série
  • Chaque machine est dotée des technologies complètes d’automatisation et de manipulation.
  • La possibilité d’une automatisation simple de plusieurs machines
  • Une aptitude particulière pour la commande multimachines

Plus d’informations sur la gamme VL

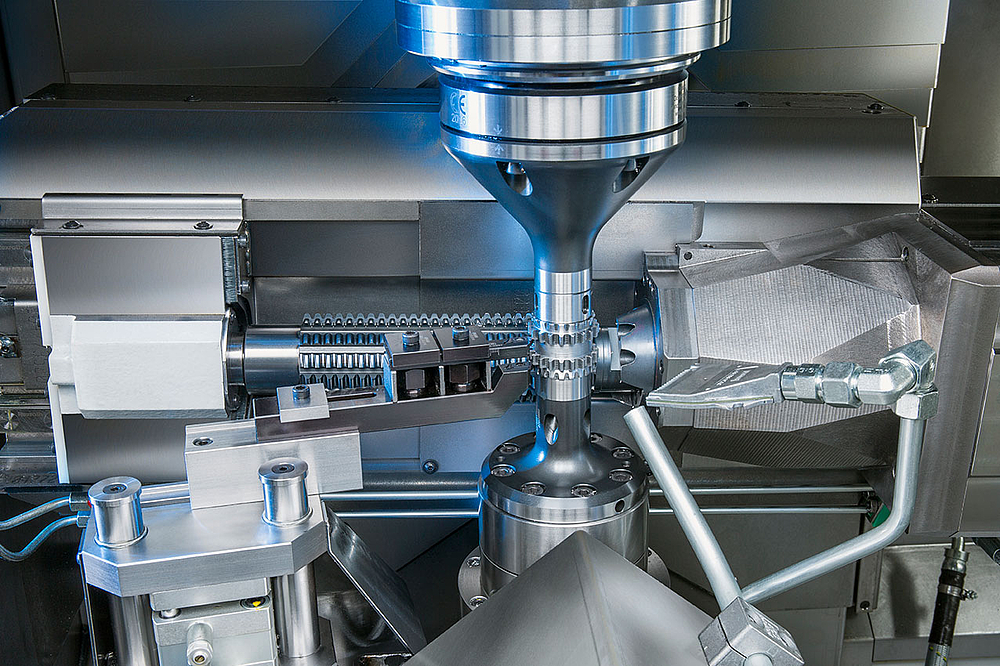

VL 4 H – une machine de taillage modulable pour la production de pignons à chaîne

Le taillage de dentures d’une productivité extrême – ka machine de taillage par fraise mère VL 4 H.

La VL 4 H se distingue par ses entraînements à haute performance permettant des couples et des vitesses de rotation élevés au niveau de la broche principale et de la fraise. Ils sont les garants d’une fabrication productive de pignons à chaîne d’un diamètre allant jusqu’à 200 mm et d’un module de 4. De cette manière, il est possible de tailler ceux-ci à sec en peu de temps d’usinage.

Le bâti de la machine en Mineralit® assure l’usinage des pièces à un faible niveau de vibrations et contribue ainsi à l’excellente qualité d’usinage de la machine. La structure verticale de la machine dotée d’une broche Pick-up assure de faibles temps secondaires. En effet, seules quelques secondes s’écoulent entre le dépôt de la pièce finie et la prise de la pièce brute ainsi que son acheminement vers la tête de taillage.

En outre, l’automatisation Pick-up permet l’utilisation d’un palpeur de mesure situé à l’extérieur de la zone de travail où il est très bien protégé contre l’encrassement.

Les avantages

  • Une machine de taillage par fraise mère Pick-up à grande vitesse pour le taillage de pièces prises en mandrin avec contrepoupée
  • Un flux de copeaux optimal – idéal pour le taillage à sec par fraise mère à haute performance
  • Un palpeur de mesure pour le mesurage de la denture ainsi que des capteurs pour l’orientation de celle-ci par rapport à des alésages ou des rainures. Aussi bien le palpeur que les capteurs sont disposés à l’extérieur de la zone de travail. De ce fait, ils sont protégés de manière optimale contre les copeaux et l’encrassement.
  • Une intégration simple dans des systèmes de fabrication
  • Une automatisation intégrée : aucun coût supplémentaire
  • La technologie éprouvée de taillage par fraise mère de KOEPFER
  • La commande peut être de marque Fanuc ou Siemens (VLC 200 H)

Plus d’informations sur la VL 4 H
