Solution pour l'usinage des manchons

VSC 400 / VSC 400 DUO (Couplings)

  • Passage du mandrin max.: 445 mm | 17.5 in
  • Diamètre nominal: Inch 2 ⅜ – 9 ⅝
  • Déplacement X: 850 mm | 33.5 in

Solutions sur mesure pour l'usinage complet de manchons et de Tool Joints

EMAG propose, pour pratiquement toutes les dimensions de manchons et de Tool Joints, des solutions d'usinage, adaptées individuellement aux besoins de ses clients. Pour cela, nous disposons d'une large gamme de tours verticaux et de tours à poupée centrale. La configuration individuelle en fonction des exigences d'usinage permet de garantir une productivité élevée du système de production. Lors de l'usinage sur des tours verticaux [machines VL, VSC (mono- et bibroche) et VLC], les machines sont chargées automatiquement via la broche pick-up. Des déplacements  courts, et donc des temps de chargement / déchargement ainsi que des temps d'usinage très courts sont un avantage déterminant de ces concepts machine et installation.

Machines d'usinage de manchons – Volume de pièces très élevés à qualité maximale

Les machines de tournage verticales pick-up VSC 400 / VSC 400 DUO sont conçues pour usiner des manchons d'un diamètre nominal de 2 3/8" - 9 5/8" de façon complète.

Les machines de tournage VSC reposent sur un bâti machine rigide en béton polymère MINERALIT®. Le concept DUO dispose de deux zones de travail séparées et ainsi de chariots portiques qui peuvent être programmés de manière indépendante. Chaque zone de travail comporte dans sa partie frontale une tourelle revolver EMAG programmables. Ainsi, les deux broches peuvent exécuter des phases de travail identiques mais aussi des phases différentes.

Un flux de pièces flexible réduit l'encombrement et baisse les coûts. Les tours VSC se chargent eux-mêmes grâce à la broche pick-up. Que la pièce soit amenée et évacuée par la gauche ou par la droite – il est possible de sélectionner librement le flux des pièces et donc la disposition des tours dans le système de production. Avantage: l'encombrement ainsi que les coûts d'enchaînement sont réellement optimisés. L'intégration dans les systèmes de production est également possible grâce au raccordement de différents composants d'automatisation.

Avantages VSC 400 / VSC 400 DUO (Couplings)

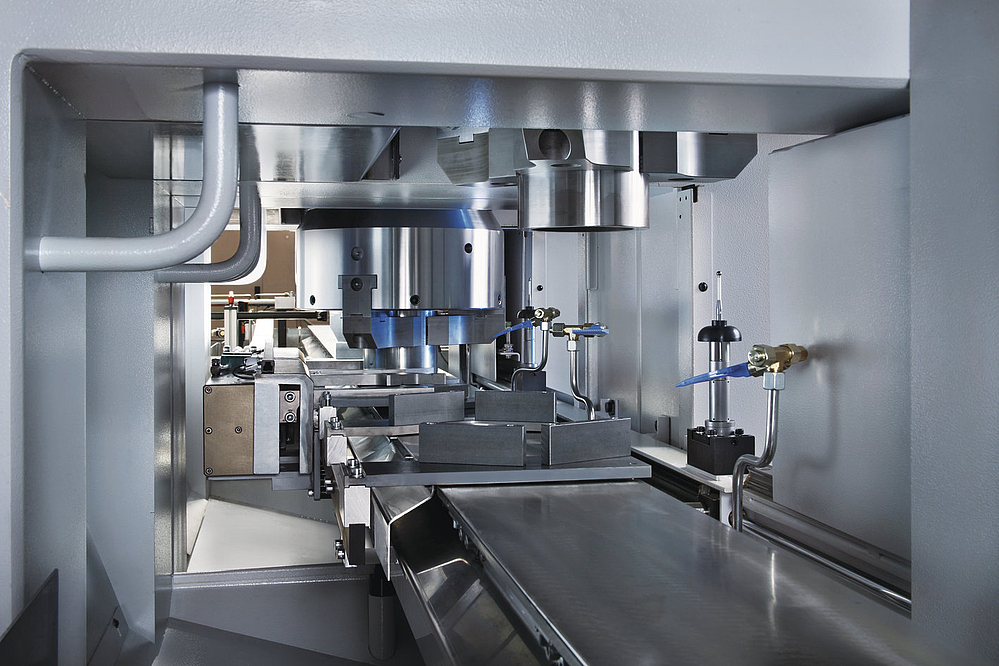

  • Chaque machine est une cellule de production puisqu'elle se charge elle-même à l'aide de la broche pick-up
  • Déplacements extrêmement courts et donc temps de chargement / déchargement également très courts
  • La pièce à usiner exécute les mouvements, les supports d'outils restent fixes
  • Evacuation libre des copeaux par gravité grâce à la disposition des outils en dessous la pièce à usiner
  • La broche de travail à palier hydrostatique dans l'axe Z (option) permet, lors de l'usinage blanc et dur, une qualité élevée des pièces ainsi que des durées de vie élevées des outils
  • Tous les sous-ensembles déterminants pour la précision bénéficient d'un refroidissement par liquide réfrigérant
  • Cartérisation de la zone de travail sécurisée, exempte d'usure et d'entretien
  • L'usinage sans arrosage est un jeu d'enfant pour la machine VSC, la broche porte-pièce et les outils sont disposés de manière optimale

Informations techniques

Passage du mandrin max.

445 mm

17.5 in

Diamètre nominal

2 ⅜ – 9 ⅝ Inch

Déplacement X

850 mm

33.5 in

Passage du mandrin max. mm
in
445
17.5
Diamètre nominal Inch 2 ⅜ – 9 ⅝
Déplacement X mm
in
850
33.5
Déplacement Z mm
in
315
12.5
Torque, max. Nm
ft-lb
1,200
885
