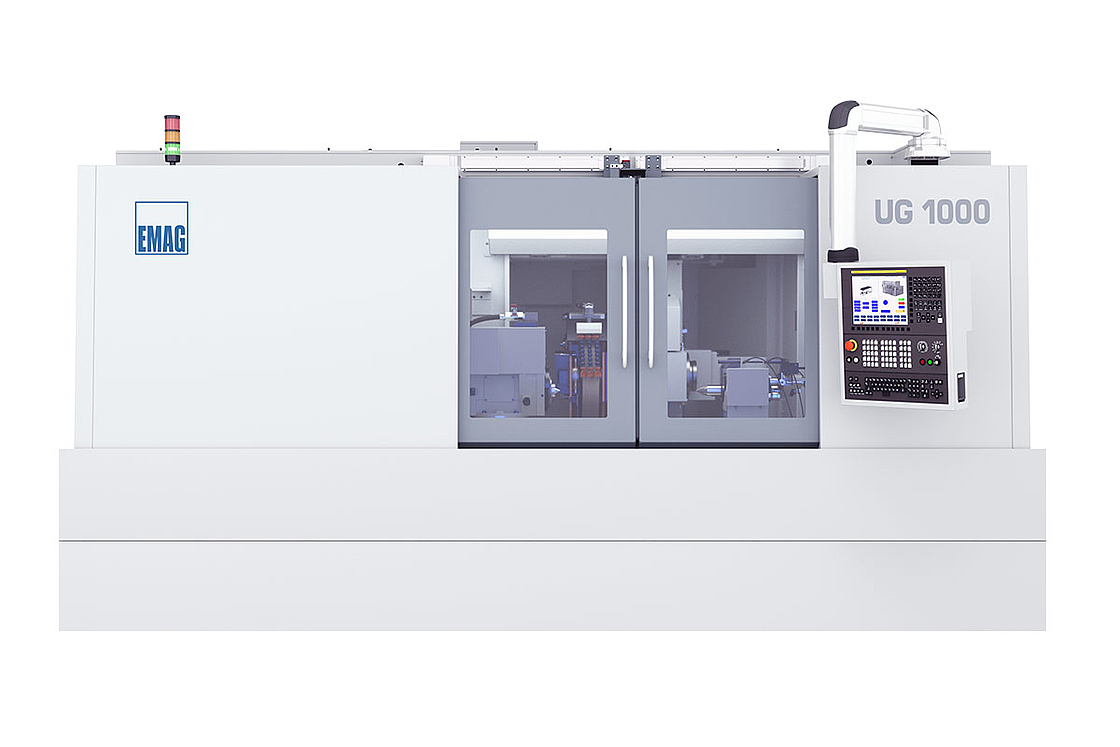

Classic – Rettifica universale – UG
Serie UG
- Lunghezza di rettifica: 1,000 mm | 39.5 in
- Altezza del centro: 175 / 225 mm | 7 / 9 in
- Peso pezzo max: 120 kg | 264.5 lb
Rettificatrici cilindriche universali per lavorazioni interne ed esterne
La combinazione di un basamento macchina rigido, di componenti EMAG di alta qualità e di una tecnologia di rettifica collaudata si traduce in rettificatrici universali che garantiscono una lavorazione economica con un'elevata precisione dimensionale e riproducibilità.

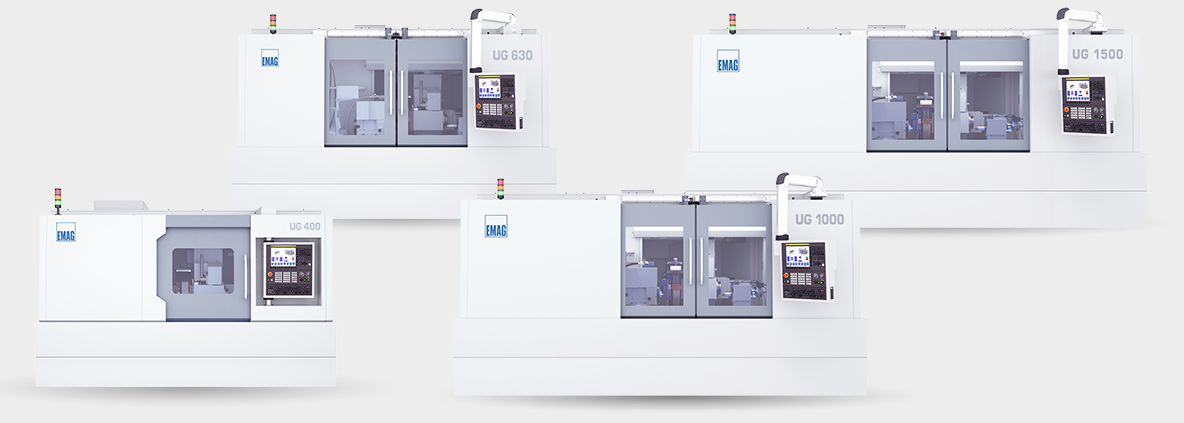

Macchine della serie UG
| Macchina | UG 400 | UG 630 | UG 1000 | UG 1500 |
|---|---|---|---|---|
| Lunghezza di rettifica | 400 mm | 630 mm | 1000 mm | 1500 mm |
Questo range consente un’adattabilità a diverse gamme di applicazioni: dalla lavorazione precisa di utensili in officina, a soluzioni di produzione universali.
La serie UG è adatta a un'ampia gamma di componenti
Le rettificatrici universali della serie UG sono adatte a un'ampia gamma di componenti , dai più piccoli componenti di precisione ad alberi lunghi e particolari con geometrie complesse. I settori di applicazione tipici sono la costruzione di utensili e attrezzature, la produzione di ingranaggi e la meccanica di precisionegenerale. Grazie al concetto flessibile di macchina con opzioni di rettifica interna, esterna e superficiale, è possibile lavorare diverse tipologie di componenti in un'unica operazione di serraggio.
Testa di rettifica: azionamento diretto e preciso
La testa di rettifica delle macchine UG è dotata di mandrini ad azionamento diretto con una potenza fino a 11 kW. L'azionamento diretto elimina la necessità di una cinghia, riducendo al minimo le vibrazioni e garantendo una trasmissione della coppia senza perdite.
L'asse B può essere ruotato in modo continuo con una precisione di posizionamento di ±2 secondi angolari. Con velocità di rettifica raggiungibili fino a 50 m/s, sono coperti sia le mole di corindone convenzionali che gli utensili in CBN. Per la lavorazione interna vengono utilizzati mandrini di rettifica di precisione.
Testa di lavoro: precisa e robusta
L'unità compatta del mandrino della testa di lavoro con cuscinetti a rulli conici di precisione garantisce un'elevata rigidità e una precisione di rotondità di 0,5 µm . La gamma di rotazione da 0 a +30° consente un editing flessibile. Un dispositivo di sollevamento pneumatico facilita l'impostazione e il posizionamento. È possibile integrare, come opzione, i sensori AE (sensori acustici a contatto con la struttura) per rilevare il contatto tra la mola e il pezzo. Questo riduce i tempi di inattività e aumenta la produttività.
Contropunta - alta precisione per il centraggio
La contropunta è dotata di una pinola Ø 63 mm per centri MK4 e scorre libera dal gioco nella guida. Una regolazione di ±40 µm consente di correggere esattamente le deviazioni del cono e di ottenere precisioni di concentricità inferiori a 1 µm.
Sono disponibili sistemi di azionamento manuale o idraulico. Il reset idraulico velocizza il cambio pezzo, mentre la funzione di sollevamento pneumatico facilita l'impostazione. Un sensore integrato controlla la corretta posizione del pezzo e aumenta l'affidabilità del processo.
Sistemi di ravvivatura - flessibili e affidabili
Sono disponibili diversi sistemi di ravvivatura per soddisfare le diverse esigenze, sia con ravvivatore fisso che con mandrino di ravvivatura:
- Ravvivatore a braccio girevole montato su tavolo per un posizionamento flessibile e una ravvivatura universale dei profili.
- Sistema di ravvivatura sulla fantina del pezzo per un'integrazione diretta nel processo di lavorazione
- Sistema di ravvivatura sulla contropunta per applicazioni speciali
Queste soluzioni modulari garantiscono condizioni di levigatura costanti e una qualità della superficie indipendente dal tipo di componente.
Controllo e funzionamento
Le macchine UG sono dotate del controllo CNC FANUC 0i-TF Plus. Offre una HMI orientata al dialogo per una programmazione e un funzionamento semplici. Per profili complessi, soprattutto nella rettifica non cilindrica, è disponibile il controllo FANUC 31 iB Plus con una maggiore potenza di calcolo.
I controllori FANUC sono disponibili in tutto il mondo, il che garantisce un'elevata disponibilità di assistenza, tempi di risposta brevi e affidabilità dei ricambi: un vantaggio decisivo nell'uso internazionale.
Vantaggi Serie UG
- Elevata precisione grazie al basamento rigido della macchina
- Impiego universale per rettifica interna, esterna, non circolare e per rettifica superficiale.
- Tecnologia ad azionamento diretto per un funzionamento a basse vibrazioni e una qualità di lavorazione costante.
- Asse B orientabile per strategie di rettifica flessibili e geometrie complesse del pezzo.
- Controllo FANUC con interfaccia utente intuitiva ed elevata flessibilità di programmazione.
- Sistemi di ravvivatura modulari per superfici riproducibili e precisione dimensionale costante.
- Sensori integrati per il monitoraggio del processo e il controllo del contatto tra utensile e pezzo.
- Supporto pneumatico e idraulico per un'impostazione rapida e un cambio pezzo efficiente.
