Wälzschleifmaschinen
G 250
- Modulbereich: mm 0.5 - 7.0
- Werkstück-Ø max.: 250 mm | 10 in
- Werkstücklänge max.: 550 mm | 21,5 in

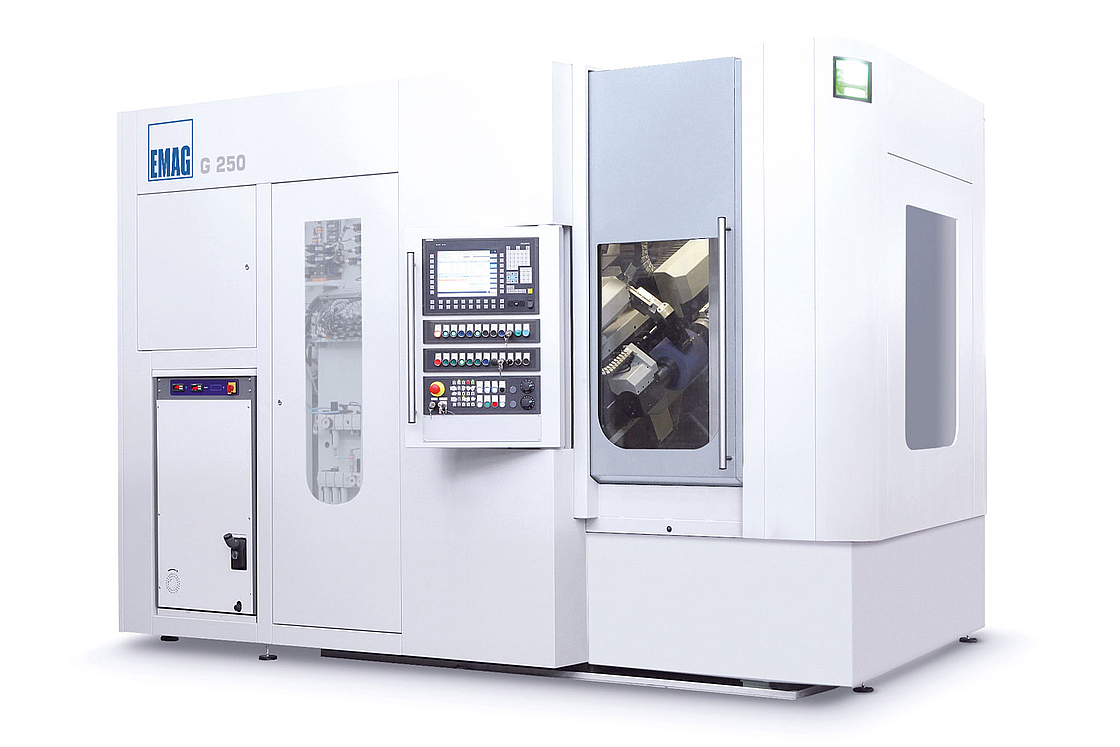

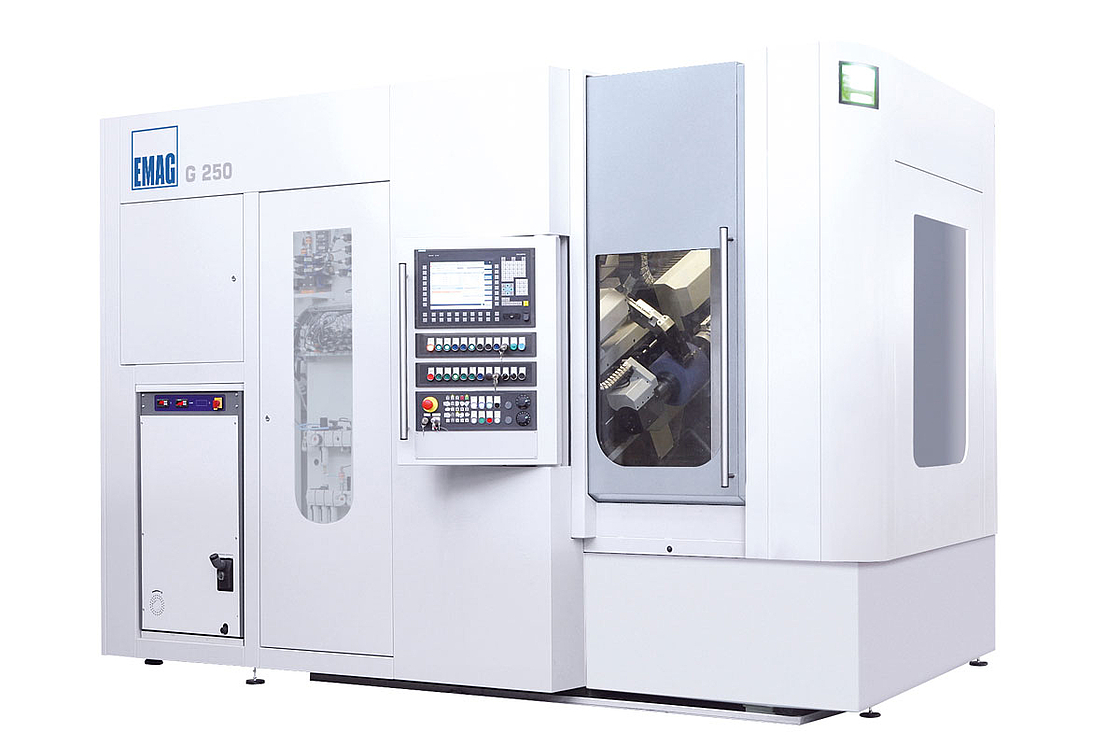

Wälz- und Profilschleifmaschine G 250
Die Wälz- und Profilschleifmaschine G 250 ist speziell für extrem niedrige Taktzeiten und die effiziente und qualitativ höchstwertige Großserienproduktion von Rädern und Wellen entwickelt worden.
Verzahnungsschleifmaschine G 250: Kurze Zykluszeiten und Premium-Qualität für die Massenproduktion
Die Wälz- und Profilschleifmaschine G 250 von EMAG SU verfügt über eine hochsteife Gusseisen-Struktur.
Sie ist eine innovative, kompakte und außerordentlich flexible Schleifmaschine für Verzahnungen.
Die Wälz- und Profilschleifmaschine G 250 von EMAG SU wurde speziell für kurze Zykluszeiten und Premium-Qualität entwickelt und dient der Massenproduktion von Zahnrädern mit einem Außendurchmesser von bis zu 250 mm und Wellen mit einer Länge von bis zu 550 mm. Zudem verfügt die Maschine über zwei Arbeitsspindeln, die Leerzeiten während des Fertigungsprozesses fast vollständig vermeiden.
Besondere Aufmerksamkeit galt modernen Lösungen, die einen schnellen Werkzeugwechsel, z. B. vom Profil- zum Schneckenschliff, ermöglichen und so eine unvergleichliche Prozessvielfalt gewährleisten.
Die Maschine kann sowohl Wälzschleif- als auch Profilschleifräder als auch Schleifschnecken aus keramisch belegtem oder galvanisch belegtem CBN verwenden.
Einfache Gestaltungskonzepte hinsichtlich der Werkzeug- und Abricht-Technologie, schnelle Automatisierung und unglaubliche Benutzerfreundlichkeit sind die Stärken dieser einzigartigen Maschine.
Vorteile G 250
- Kundenorientierte Lösungen für jede Anwendung
- Schleifen mit kleinen Schleifschnecken ist möglich (Durchmesser von 110 bis 90 mm mit abrichtbaren Rädern)
- Schleifen von jeder Art von Werkstücken und komplexen Geometrien
- Laden und Entladen des Werkstücks während der Nebenzeiten
- Optional mit automatischer Werkstückladung und -entladung
- Halbautomatischer Werkzeugwechsel
- Kurze Span-zu-Span-Zeit
- Maschine mit hohen Produktionsraten
- Minimaler Abstand zwischen den Achsen ermöglicht den Einsatz von kleinen Profilrädern
- Twist-Control-Schleifen, Extra-Feinbearbeitung und eine spezielle Verschiebungsstrategie für geräuscharme Verzahnungen
Technologien
Komplexe Fertigungssysteme aus einer Hand dank einer hohen Bandbreite an Technologien
Bei der Zahnflankenbearbeitung von Wellen und Rädern per Wälzschleifen bzw. Verzahnungsschleifen geht es um maßgenaue Ergebnisse im mµ-Bereich, denn…
Das Profilschleifen von Zahnrädern und langen, schlanken verzahnten Bauteilen erfolgt diskontinuierlich, d.h. Zahnlücke für Zahnlücke wird…
Technische Daten
Modulbereich
0.5 - 7.0 mm
Werkstück-Ø max.
250 mm
10 in
Werkstücklänge max.
550 mm
21,5 in
| Modulbereich | mm | 0.5 - 7.0 |
| Werkstück-Ø max. |
mm
in |
250
10 |
| Werkstücklänge max. |
mm
in |
550
21,5 |
| Zahnbreite, max. |
mm
in |
380
15 |
| Einschwenkwinkel | ° | +45 / -45 |
| Schleifscheiben-Ø |
mm
in |
170
/ 250
6,5 / 10 |
