Centres de tournage et de rectification

VSC DS / DDS

  • Passage du mandrin max.: 250 / 400 mm | 10 / 15.5 in
  • Ø de passage: 250 / 420 mm | 10 / 16.5 in
  • Déplacement X: 685 / 850 mm | 27 / 33.5 in

Centre de tournage et de rectification vertical: tournage dur, écroutage, rectification

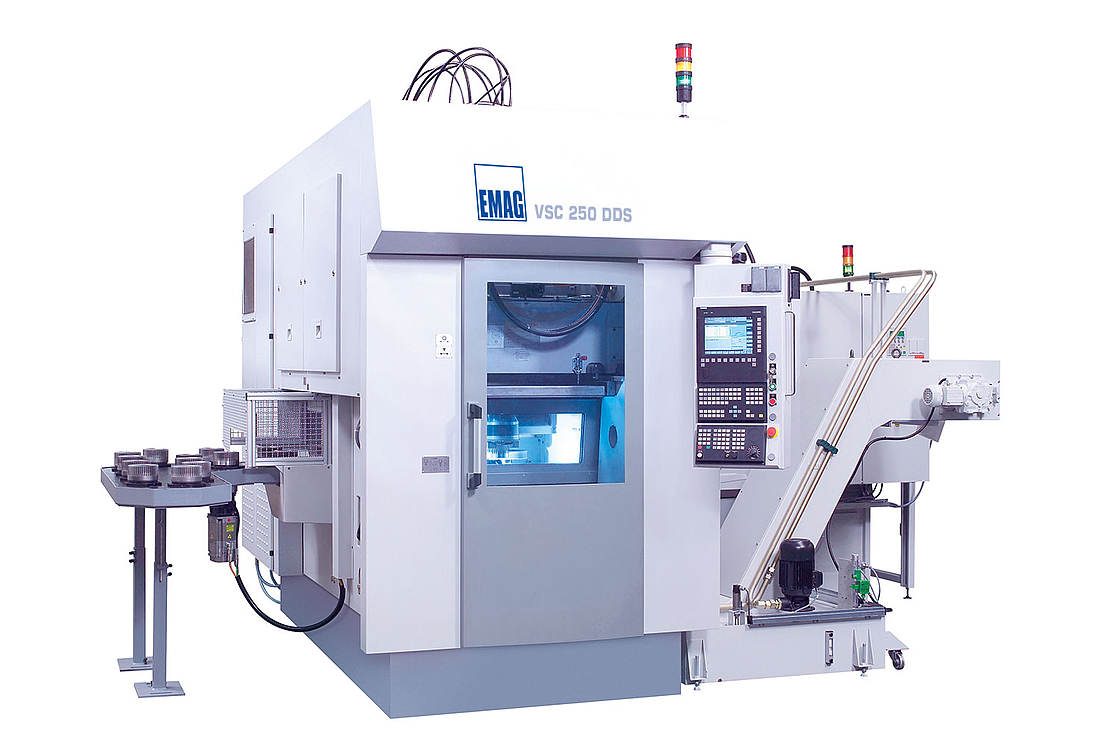

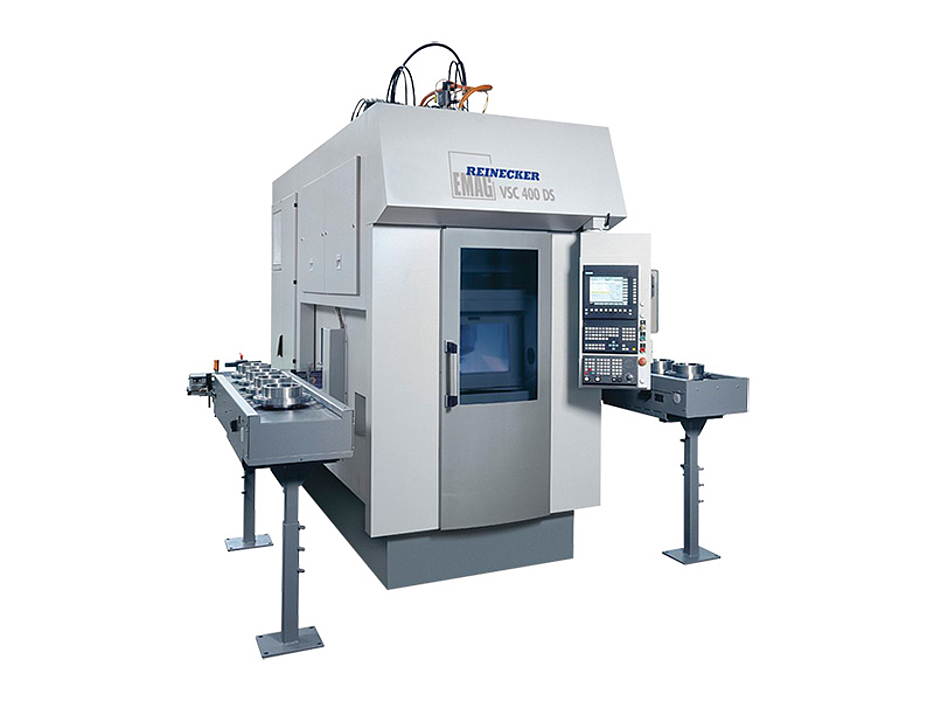

Rectification et tournage vertical – un exemple de complémentarité. Les centres de tournage et de rectification combinés VSC 250 DS, VSC 400 DS und VSC 400 DDS associent les avantages du tournage dur vertical à ceux de la rectification – dans une machine, en un seul serrage.

En fonction de la tâche d'usinage requise, le centre de tournage et de rectification VSC DS est équipé de modules de tournage, fraisage, perçage, rectification, honage ou encore traitement thermique avec une possible combinaison de ces modules entre eux. Suivant chaque besoin, la technologie la plus adaptée est appliquée pour l'usinage de la pièce du client.

Processus de production complets avec le centre de tournage et de rectification VSC DS

Le centre de tournage et de rectification VSC DS a été spécialement conçu pour la production hautement précise et économique avec une très grande sécurité process, de pièces de moyennes et grandes séries. Voici quelques exemples de pièces qui sont usinées sur le centre de tournage et de rectification VSC DS: pignons, pignons à chaine, bagues de synchro, composants de B.V. CVT, boulons d'articulation, bielles, culbuteurs, bearings et bagues de piston.

La spécificité de la pièce et l'exigence qualité définissent le processus d'usinage le mieux adapté et le plus économique à appliquer sur les OP. L'avantage pour le client réside dans la flexibilité de pouvoir choisir pour chaque usinage la technologie la plus adaptée – tournage dur, écroutage et rectification sur une seule machine.

Le chargement du centre de tournage et de rectificationEMAG REINECKER VSC DS s'effectue, comme sur toutes les machines de la gamme VSC, par procédé pick-up, reléguant ainsi au passé les portiques de chargement coûteux et encombrants et autres systèmes de chargement requérant une reconversion fastidieuse.

Avantages VSC DS / DDS

  • Tournage dur vertical et rectification de finition en un seul serrage, sur une seule machine
  • Sur la pièce, toutes les parties pouvant être produites selon un processus de tournage font l'objet d'un tournage de finition dur et ne sont rectifiées (après le pré-tournage dur) que là où la qualité et la sécurité des processus le nécessitent
  • Très haute qualité de la pièce et productivité accrue, car la pièce est usinée en un seul serrage, tandis que le pré-tournage dur ne laisse qu'un reliquat de quelques micromètres pour la rectification qui suit immédiatement
  • Au cours de la rectification, la quantité de matériau usiné est peu élevée. Par conséquent, la meule ne s'use que dans une faible mesure et doit être dressée moins souvent. Ceci constitue un avantage important au niveau du temps de cycle
  • Puisque suite à la rectification seule un faible reliquat de matériau doit encore être usiné, les spécifications du meulage peuvent à dessein être déterminées en fonction de la qualité de finition voulue. Il est ainsi possible de produire par exemple des
  • Les surfaces planes arrière sont difficiles à usiner par rectification en raison de leur mauvaise accessibilité. Avec le tournage dur, cette tâche d'usinage peut être résolue très facilement

Technologies

Des systèmes de fabrication complexes provenant d'une seule source grâce à un large éventail de technologies

Le principe de rabotage développé par EMAG offre de nouvelles possibilités pour l’enlèvement de copeaux en dur. Le rabotage permet d’obtenir une…

Plus d’informations

Informations techniques

Passage du mandrin max.

250 / 400 mm

10 / 15.5 in

Ø de passage

250 / 420 mm

10 / 16.5 in

Déplacement X

685 / 850 mm

27 / 33.5 in

Passage du mandrin max. mm
in
250 / 400
10 / 15.5
Ø de passage mm
in
250 / 420
10 / 16.5
Déplacement X mm
in
685 / 850
27 / 33.5
Déplacement Z mm
in
200 / 315
8 / 12.5
Déplacement Y (optional) mm
in
315
12.5
