수평형 호빙 머신

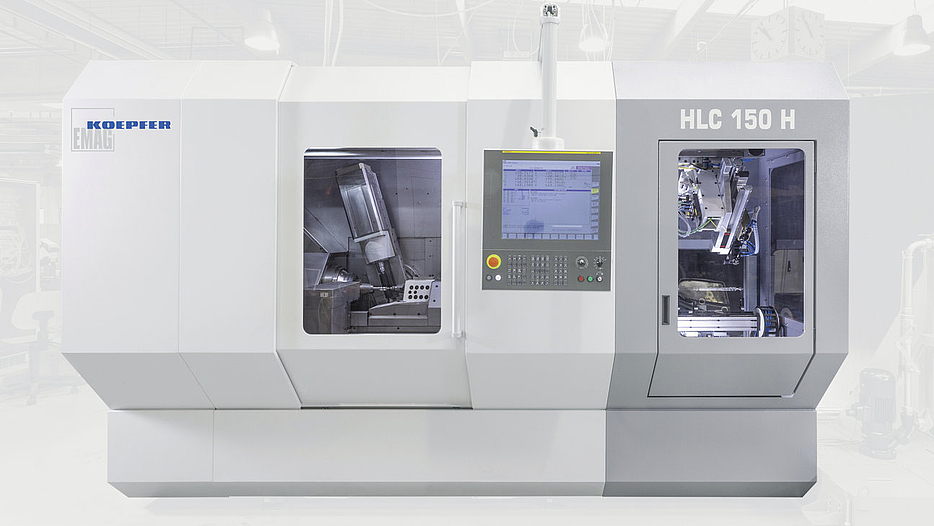

HLC 150 H

  • Module range: mm 0.3 - 3.0
  • 최대 공작물 직경: 150 mm | 6 in
  • 최대 공작물 길이: 500 mm | 19.5 in

HLC 150 H – 수평형 기어 호빙기와 웜 밀링기로 유연성이 더욱 높아지고 비용은 더욱 절감됩니다

HLC 150 H는 용도가 매우 보편적이고 유연한 기어 절삭기입니다. 이 고성능 기어 절삭기는 상당히 넓은 범위의 공작물을 가공할 수 있습니다: 변속기용 기어, 피니언에서부터 전기자 샤프트 및 웜, 그리고 길이가 최대 500mm인 기어 샤프트에 이르기까지.



최대 생산성을 위해 챔퍼링 유닛이 통합된 수평형 호빙기

“가상 Y-축”이 있는 수평형 기어 호빙기 HLC 150 H의 특수 제작 원리로 인해 최신 드라이브 기술을 동시에 사용할 때 극히 큰 밀링 헤드의 선회각이 가능합니다.

따라서 평기어식 및 헬리컬 기어식 스퍼 기어 외에 웜 기어도 부분 공정에서 효율적으로 가공할 수 있습니다.

메인 스핀들과 공구 스핀들 사이의 축 간격이 넓기 때문에 이 장비가 다룰 수 있는 공작물의 범위는 어떤 장비와도 비교할 수 없을 정도로 넓습니다. 그러므로 예를 들어 직경이 10mm보다 작은 0.5mm의 작은 엔드 기어 모듈에 대해 호빙 공정를 실행할 때, 150mm 직경에서 3.5mm의 헬리컬 기어식 스퍼 모듈을 가공할 수 있습니다.

직접 구동 방식의 수냉형 공작물 및 공구 스핀들을 사용하여 긴 공구 수명 시간을 확실히 실현하였습니다.

선택 사양으로 사용 가능한 퀵클램핑 시스템으로 인해, 대량 생산 및 소량으로 생산하는 기어 가공에서도 장착 시간이 짧습니다.

공작물 범위 및 원하는 자율 공정에 따라, 사용자는 수많은 다양한 자동 솔루션 중에서 선택할 수 있습니다. 이러한 솔루션은 수동 이송 장비에서부터 독립형 솔루션 및 완전히 통합된 생산 시스템에까지에 이릅니다.



이점 HLC 150 H

  • 피니언, 샤프트, 휠 및 웜 기어와 웜을 위한 폭넓은 공작물 범위

  • “가상 Y-축”은 동시에 220mm의 전위 거리에서도 180도의 밀링 헤드 회전 각도를 가능하게 합니다!

  • 고성능 가공의 위한 최신 드라이브 테크놀로지

  • 매력적인 가성비



기술 데이터

Module range

0.3 - 3.0 mm

최대 공작물 직경

150 mm

6 in

최대 공작물 길이

500 mm

19.5 in

Module range mm 0.3 - 3.0
최대 공작물 직경 mm
in
150
6
최대 공작물 길이 mm
in
500
19.5
이동 거리 mm
in
220
8.5
Hobbing diameter, max. mm
in
120
4.5
Torque, max. Nm
ft-lb
140
103.5
주축: 최대 스피드 1/min 4,000
Hobbing speed, max. 1/min 4,000
