Machines horizontales de taillage par fraise-mère

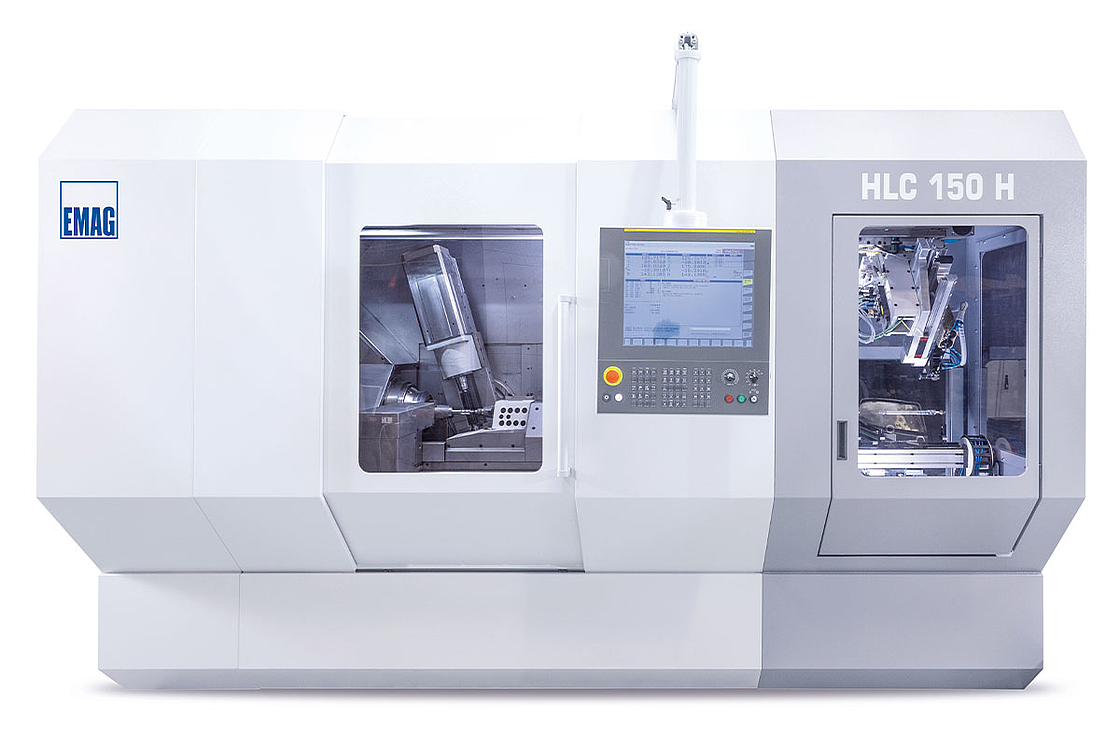

HLC 150 H

  • Module range: mm 0.3 - 3.0
  • Ø max. de la pièce: 150 mm | 6 in
  • Longueur maxi. de la pièce: 500 mm | 19.5 in

HLC 150 H – La machine horizontale de taillage par fraise mère et de fraisage hélicoïdal garantit une grande flexibilité et une diminution des coûts

La HLC 150 H est une tailleuse d’engrenages parfaitement universelle et exceptionnellement flexible. La tailleuse d’engrenages haute performance permet d’usiner une étendue de pièces très large : des roues dentées et des pignons pour les réducteurs, des arbres d’induit et des vis sans fin jusqu'à des arbres de transmission pouvant atteindre 500 millimètres de longueur.



Machine horizontale de taillage par fraise mère avec unité de chanfreinage intégrée, pour une productivité maximum

Le principe spécial de construction de la machine horizontale de taillage par fraise mère HLC 150 H à « axe Y virtuel » permet de pivoter la tête de fraisage dans un angle particulièrement grand, tout en utilisant une technique d’entraînement dernier cri.

Outre les engrenages droits et hélicoïdaux, il est également possible d'usiner efficacement les vis sans fin au moyen de la méthode de fraisage à index unique avec des fraises à disque.

Grâce à l'entraxe important existant entre la broche principale et la broche outil, la machine couvre une étendue des pièces inégalée. Lors du taillage par fraise mère, cela permet d’usiner par exemple des petits pignons de module 0,5 mm, de diamètre inférieur à 10 mm, jusqu’à l’engrenage cylindrique à denture hélicoïdale de module 3,5 mm et de diamètre de 150 mm.

L’utilisation de broches porte-pièce et de broches outil à entraînement direct et refroidies à l’eau est un gage de durée de vie prolongée des outils.

Grâce aux systèmes de serrage rapide disponibles en option, le rééquipement rapide est réalisable aussi bien lors de la fabrication en grande série que lors du taillage d’engrenage en petites séries.

Selon l’étendue des pièces et l’autonomie souhaitée, l’utilisateur peut choisir parmi un grand nombre de solutions d’automatisation diverses. Celles-ci vont de la machine à alimentation manuelle, en passant par des solutions autonomes, jusqu’à l’intégration totale dans des systèmes d’usinage.



Avantages HLC 150 H

  • Large et inégalé spectre de pièces pour les pignons, les arbres et les roues, ainsi que pour les roues hélicoïdales et les vis sans fin

  • L’« axe Y virtuel » permet de pivoter la tête de fraisage dans un angle de 180 degrés, tout en parcourant une course de 220 mm !

  • Une technique d’entraînement dernier cri pour un usinage haute performance

  • Rapport qualité-performances attrayant



Pièces

À chaque pièce sa solution de production.

Technologies

Des systèmes de fabrication complexes provenant d'une seule source grâce à un large éventail de technologies

Flexible, highly productive, highly accurate - as a continuous gear production process, hobbing is indispensable in many industries, as it allows any…

Plus d’informations

Informations techniques

Module range

0.3 - 3.0 mm

Ø max. de la pièce

150 mm

6 in

Longueur maxi. de la pièce

500 mm

19.5 in

Module range mm 0.3 - 3.0
Ø max. de la pièce mm
in
150
6
Longueur maxi. de la pièce mm
in
500
19.5
Recorrido en mm
in
220
8.5
Ø max. de la fraise mm
in
120
4.5
Torque, max. Nm
ft-lb
140
103.5
Broche principale: Vitesse de rotation max. 1/min 4,000
Vitesse de la fraise 1/min 4,000
