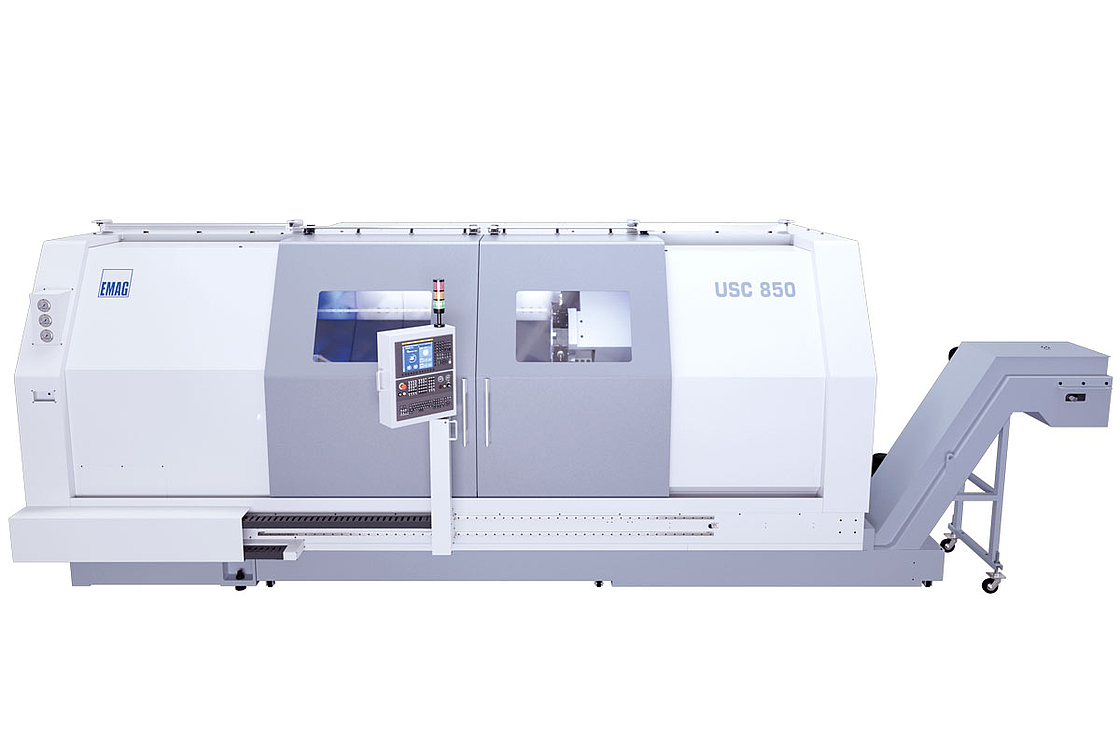

USC 850
- Ø de passage: 850 mm | 33.5 in

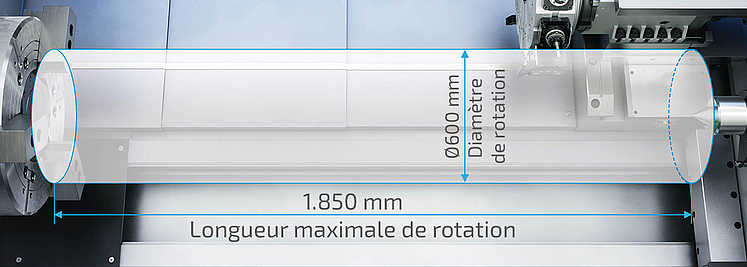

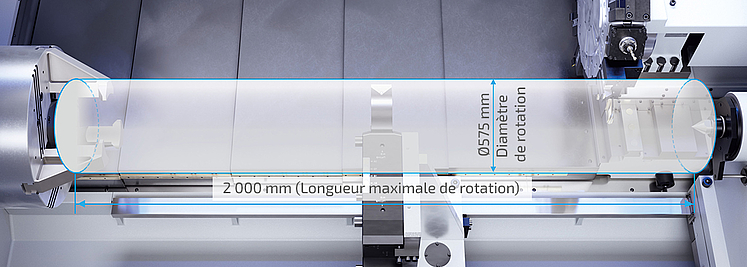

- Diamètre maximal de rotation: 600 mm | 23.5 in
- Longueur maximale: 1,850 mm | 73 in
Précision et productivité maximales pour les tâches d'usinage exigeantes

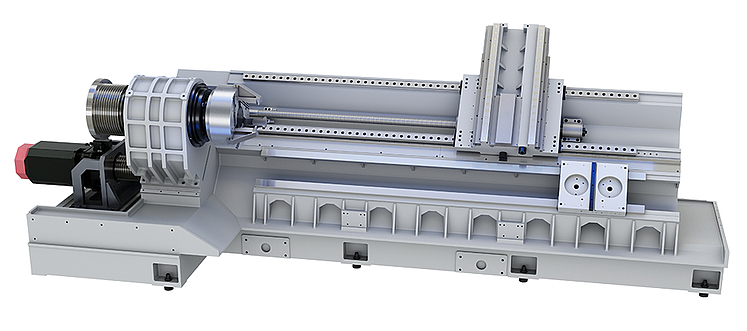

Corps de base stable de la machine primordial pour l'enlèvement de copeaux à haute performance

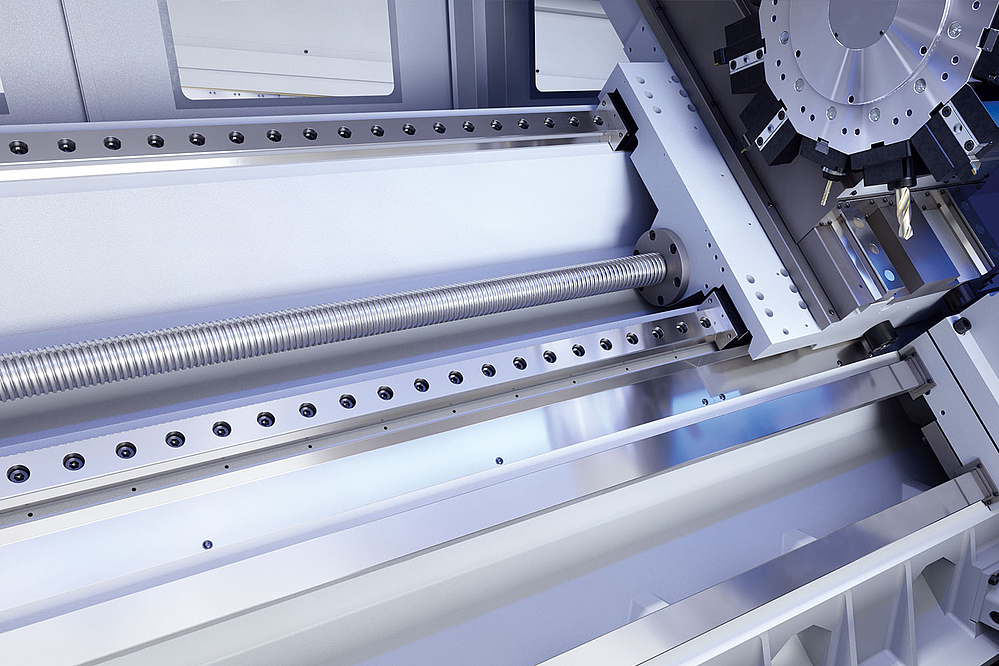

L'une des principales caractéristiques de ce tour universel est la stabilité de sa structure. Le banc de la machine est conçu dans une construction à banc incliné à 60°, ce qui garantit non seulement une rigidité statique et dynamique exceptionnellement élevée, mais assure également un amortissement optimal des vibrations. Grâce à l'utilisation de fonte grise de haute qualité, soumise à un double recuit de détente, la machine minimise les écarts de fabrication dus à la déformation et assure des résultats d'usinage constants à long terme. Cette structure est complétée par des guidages plats trempés à grande surface d'appui, qui permettent un mouvement précis et sans usure des axes.

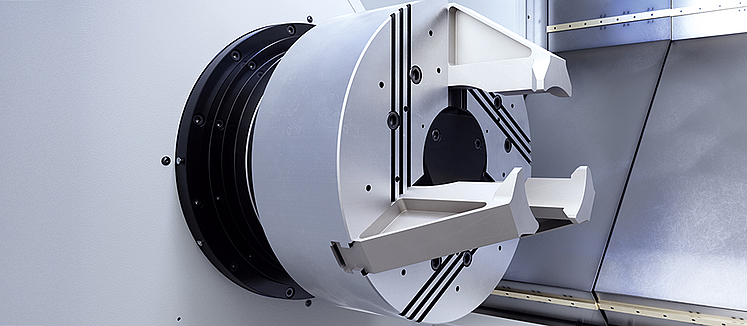

Broche principale puissante pour une performance d'usinage maximale
La broche principale de l'USC 850 est conçue pour une performance et une précision maximales. Elle est entraînée par une transmission à courroie avec un rapport de transmission à deux niveaux, ce qui permet d'obtenir des valeurs de couple optimales aussi bien dans la plage de vitesses inférieure que supérieure.
Avec une puissance continue de 30 kW (37 kW sur 30 minutes), la broche offre la puissance nécessaire pour usiner efficacement même les matériaux difficiles. La plage de vitesses de 10 à 850 min⁻ ¹ en vitesse basse et de 30 à 1 500 min⁻ ¹ en vitesse haute assure une adaptation flexible aux différentes tâches d'usinage.
Une autre caractéristique de qualité décisive de l'unité de broche est son palier de haute précision. La combinaison de roulements à billes à contact oblique de précision et de roulements à rouleaux cylindriques à double rangée garantit une rigidité exceptionnelle et une rotation précise, même sous une charge maximale. Grâce à un montage précis, à un équilibrage dynamique et à des procédures de rodage optimisées, la broche atteint des précisions de concentricité de l'ordre du micromètre.
|

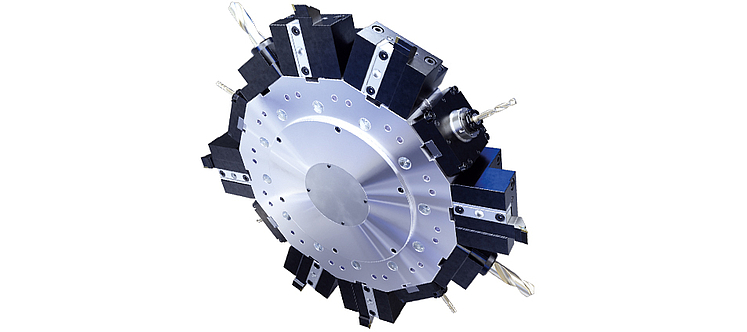

Tourelle porte-outils polyvalente
Le tour universel USC 850 est équipé d'une tourelle porte-outils BMT65 qui permet un usinage complet et efficace de pièces complexes. La tourelle dispose de 12 stations conçues pour des outils entraînés.
Les outils entraînés atteignent des vitesses de rotation allant jusqu'à 3.000 min⁻ ¹ avec une puissance d'entraînement de 3,7 kW (5,5 kW / 30 min). Cela permet non seulement le tournage, mais aussi une multitude d'opérations de fraisage et de perçage d'une grande précision. Les porte-outils sont conçus pour des outils de tournage jusqu'à 25 x 25 mm et des outils de perçage d'un diamètre allant jusqu'à 50 mm.
L'arrosage interne, qui passe directement par la tourelle, mérite d'être souligné. Celui-ci assure un refroidissement ciblé sur l'arête de coupe et améliore aussi bien la durée de vie des outils que la qualité de surface des pièces usinées. La construction robuste de la tourelle, associée à une indexation précise, permet de réaliser des opérations d'ébauche et de finition même lourdes avec une grande précision dimensionnelle. Un système de serrage hydraulique garantit un positionnement précis, même en cas d’efforts de coupe élevés.
|

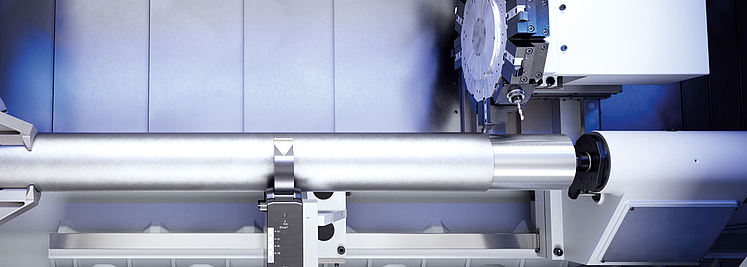

Contre-poupée et lunette - stabilité maximale pour les pièces longues
L'USC 850 est équipée d'une contre-poupée hydraulique robuste qui garantit un support fiable de la pièce à usiner. Le fourreau a un diamètre de 150 mm et une course de 150 mm également. Le logement de la pointe de centrage est assuré par un cône MK6.
Pour l'usinage de pièces particulièrement longues ou à parois fines, la machine peut être complétée par une lunette hydraulique. Celle-ci offre des plages de serrage de 30 à 245 mm de diamètre et permet un appui sûr même pour les géométries de pièces critiques. La contre-pointe est commandée soit par le programme CNC, soit manuellement par une pédale. Les forces de serrage hydrauliques peuvent être adaptées avec précision grâce à des éléments de commande réglables et sont affichées numériquement.
Le tour universel USC 850 convainc par la combinaison d'une grande précision d'usinage, d'une construction stable et de nombreuses possibilités d'application. C'est la solution optimale pour les entreprises qui ont besoin d'un tour économique et fiable pour des tâches d'usinage exigeantes.

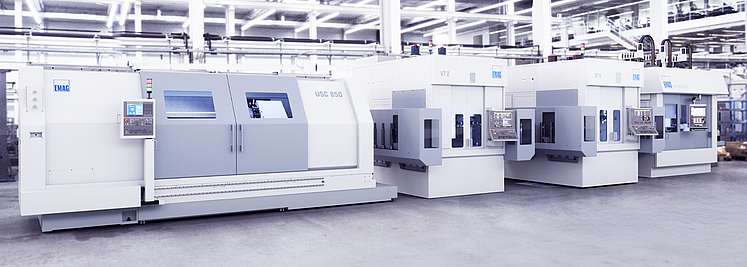

USC 850 - Fait partie de la série EMAG Classic
La USC 850 fait partie de la série EMAG Classic, qui se distingue par sa clarté, son efficacité et sa rentabilité et constitue la solution idéale pour entrer dans le monde d'EMAG.
Caractéristiques de la série EMAG Classic :
- Machines de base optimisées équipées de technologies EMAG éprouvées
- Un service mondial avec un accès complet au réseau de service mondial
- Focalisation sur des budgets d'investissement réduits pour une efficacité maximale
- Choix réduit d'options axées sur le tournage soft à haute productivité

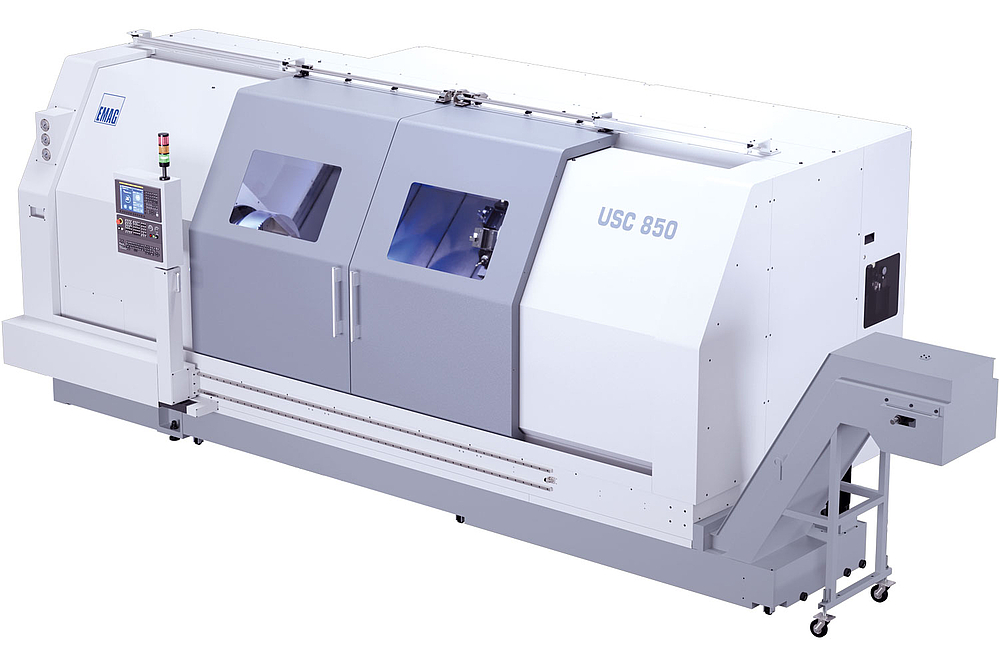

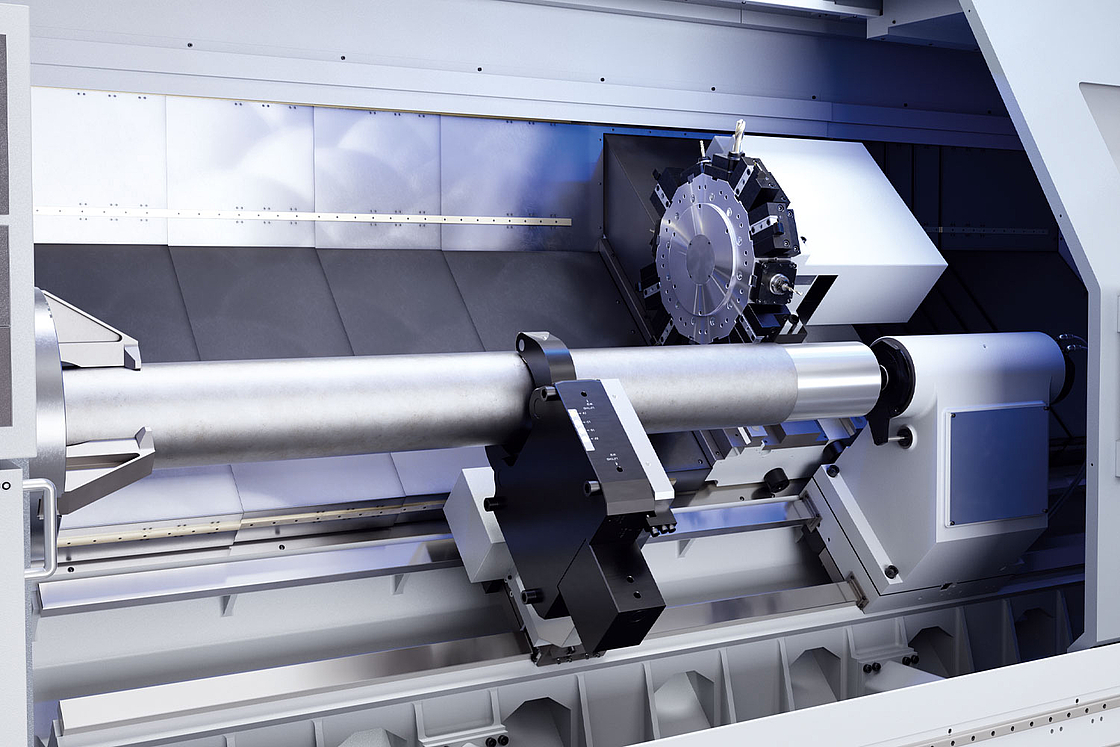

Galerie
Avantages USC 850
- Fabrication de haute précision de l’ordre IT6
- Construction stable à banc incliné à 60° pour une rigidité maximale
- Une technologie de broche puissante avec une transmission de couple optimale
- Tourelle porte-outils BMT65 flexible pour un usinage complet
- Axe C à commande numérique pour des travaux de fraisage et de perçage précis
- Contre-poupée et lunette hydrauliques pour un serrage stable de la pièce à usiner
