El torneado de bolas, especialmente en áreas críticas para la seguridad como la industria automotriz, impone los más altos requisitos en cuanto a precisión, repetibilidad y tiempo de ciclo. Componentes como los pernos esféricos en las rótulas juegan un papel central en la dirección y el chasis. Su fabricación requiere tecnología de torneado de última generación – especialmente cuando se trata de grandes volúmenes y procesos rentables.
Requisitos técnicos en el torneado de bolas
El torneado de bolas es un proceso especializado dentro de la tecnología de mecanizado, en el cual no solo se debe lograr una forma esférica exacta, sino también una superficie uniforme y de alta precisión. Esto es necesario para garantizar un movimiento suave dentro de la rótula y evitar el desgaste prematuro. Dependiendo del tamaño del componente, deben fabricarse diámetros de bola entre 16 y 40 mm, con tolerancias en el rango de los micrómetros.
Retos de la producción en serie
En la producción a gran escala, el reto consiste en combinar esta precisión con tiempos de ciclo cortos. Una solución confiable no solo debe ofrecer una alta precisión de repetición y seguridad en el proceso, sino también minimizar el desgaste de herramientas y ser fácil de automatizar. Además, todos los requisitos de calidad deben poder verificarse en línea durante el proceso.

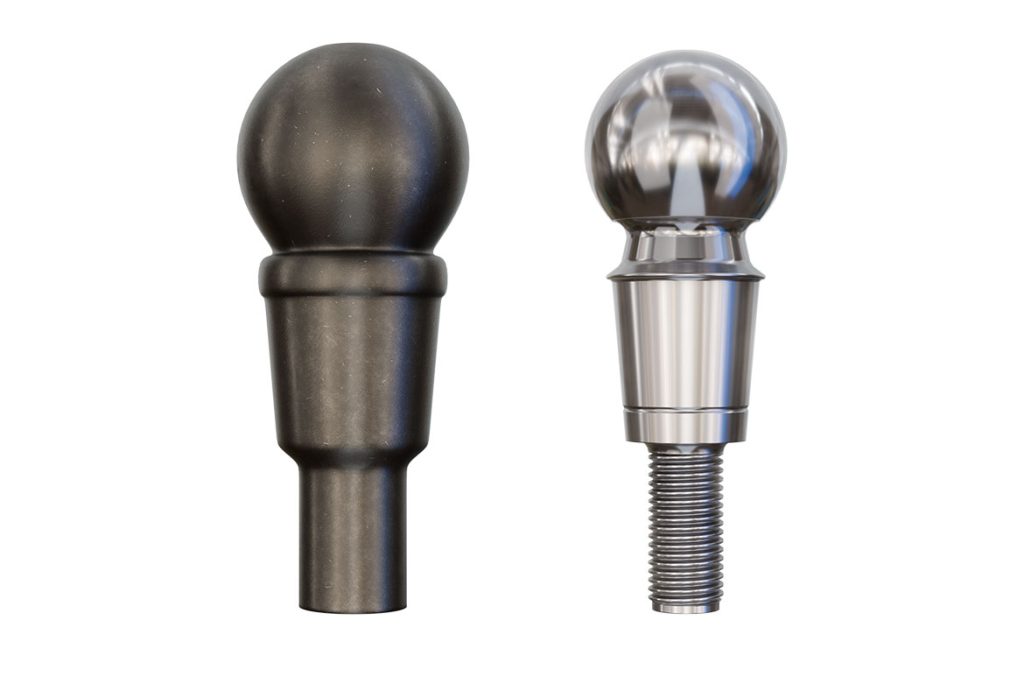

A la izquierda, una pieza en bruto sin mecanizar; a la derecha, un perno esférico torneado terminado.
La pieza de la derecha muestra el contorno preciso y el acabado liso de la bola.
La EMAG VST 50: Solución hecha a la medida para el torneado de bolas
Con la VST 50, EMAG ofrece una máquina desarrollada específicamente para el torneado de pernos esféricos. El torno combina dos husillos portapiezas con movimiento independiente con un carro transversal dividido en dos partes, optimizado tanto para el mecanizado de la bola como para la parte de sujeción del perno.

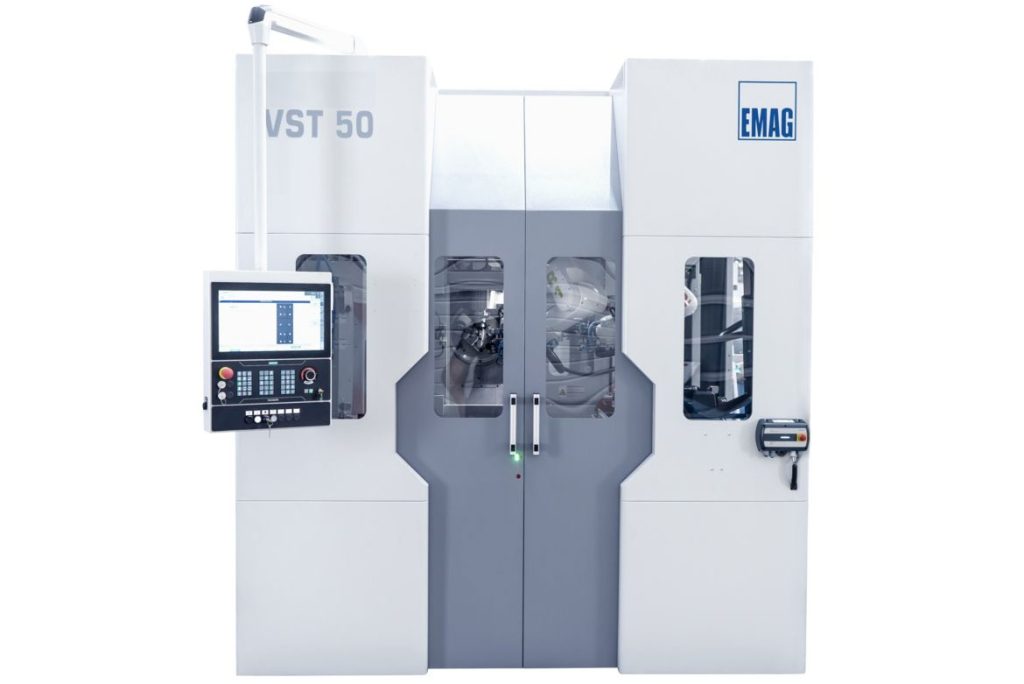

El torno VST 50 de EMAG está diseñado para torneado de bolas con gran precisión en la producción en serie.
Las principales características:
- Dos husillos para piezas permiten carga, descarga y torneado en paralelo, un husillo mecaniza mientras el otro está siendo cargado.
- Eje B giratorio para el mecanizado preciso de bolas, incluyendo el proceso de alisado.
- Eje U lineal para ajustar el diámetro y la forma de la bola (polaridad).
- Tecnología de medición de proceso integrada que utiliza un micrómetro de banda luminosa, para el control al 00% de cada pieza.
- Carga y descarga automatizada con tres robots, optimizada para los tiempos ciclo más cortos.
- Cambio de herramientas en operación continua, con ayuda de herramientas codificadas por RFID y manipulación robótica.
Productividad y calidad en equilibrio
Gracias a la combinación de una mecánica robusta, software inteligente (aplicaciones EDNA) y una automatización sofisticada, la VST 50 alcanza un tiempo de ciclo de solo siete segundos por pieza.
Al mismo tiempo, la seguridad del proceso se mantiene en el nivel más alto mediante una tecnología de medición exhaustiva y un sistema de monitoreo por cámara integrado.

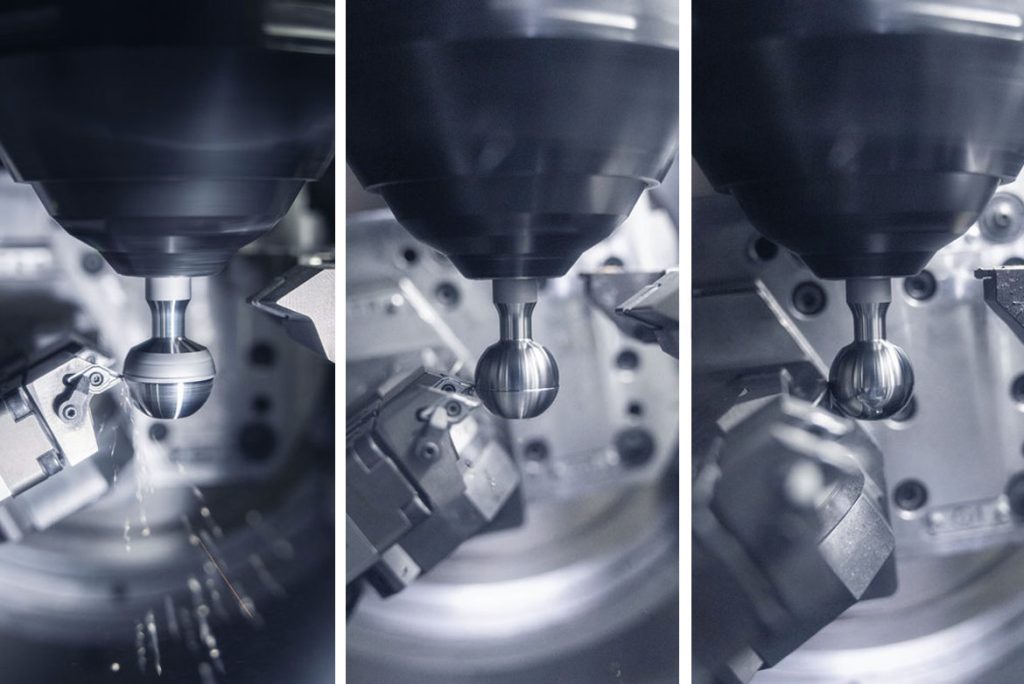

El área de trabajo de la VST 50 muestra el torneado preciso de un perno esférico. El eje B giratorio permite dar forma a la bola con precisión. La herramienta y la pieza están óptimamente sincronizadas para lograr la máxima calidad superficial.
Campo de aplicaciones y flexibilidad
La máquina está diseñada para:
- Pernos de bola cortos (Ø 16-40 mm, longitud 50-150 mm)
- Pernos de bola largos (Ø 22-35 mm, longitud 150-455 mm)
- Mecanizado de casquillos esféricos
Gracias a su equipamiento flexible, la VST 50 también puede utilizarse para otras piezas rotacionalmente simétrica en las que se requiera un torneado con precisión formas esféricas.

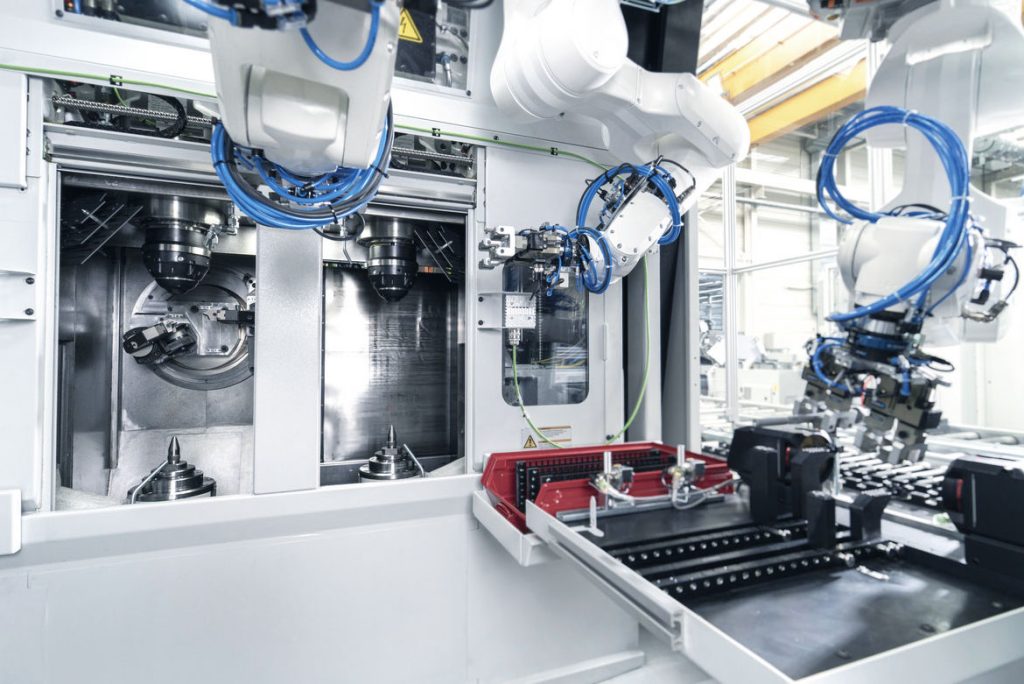

Tres robots cooperativos garantizan en la VST 50 un flujo de material rápido y preciso. Se encargan de la carga y descarga de los husillos, así como de la transferencia a módulos de automatización externos.
El sistema está diseñado para tiempos de ciclo extremadamente cortos y alta seguridad de proceso.
Torneado de bolas al más alto nivel industrial
El torneado de bolas es un proceso de desbaste de alta precisión que, en aplicaciones críticas para la seguridad como la industria automotriz, solo puede realizarse de manera eficiente con máquinas diseñadas específicamente para ello.
La EMAG VST 50 ofrece una solución bien pensada para la producción en serie de pernos esféricos, con tiempos de ciclo cortos, tecnología de medición integral y alta facilidad de operación.
Quien desee tornear bolas de forma económica, encontrará en esta máquina una respuesta práctica a las exigencias actuales de la fabricación.
